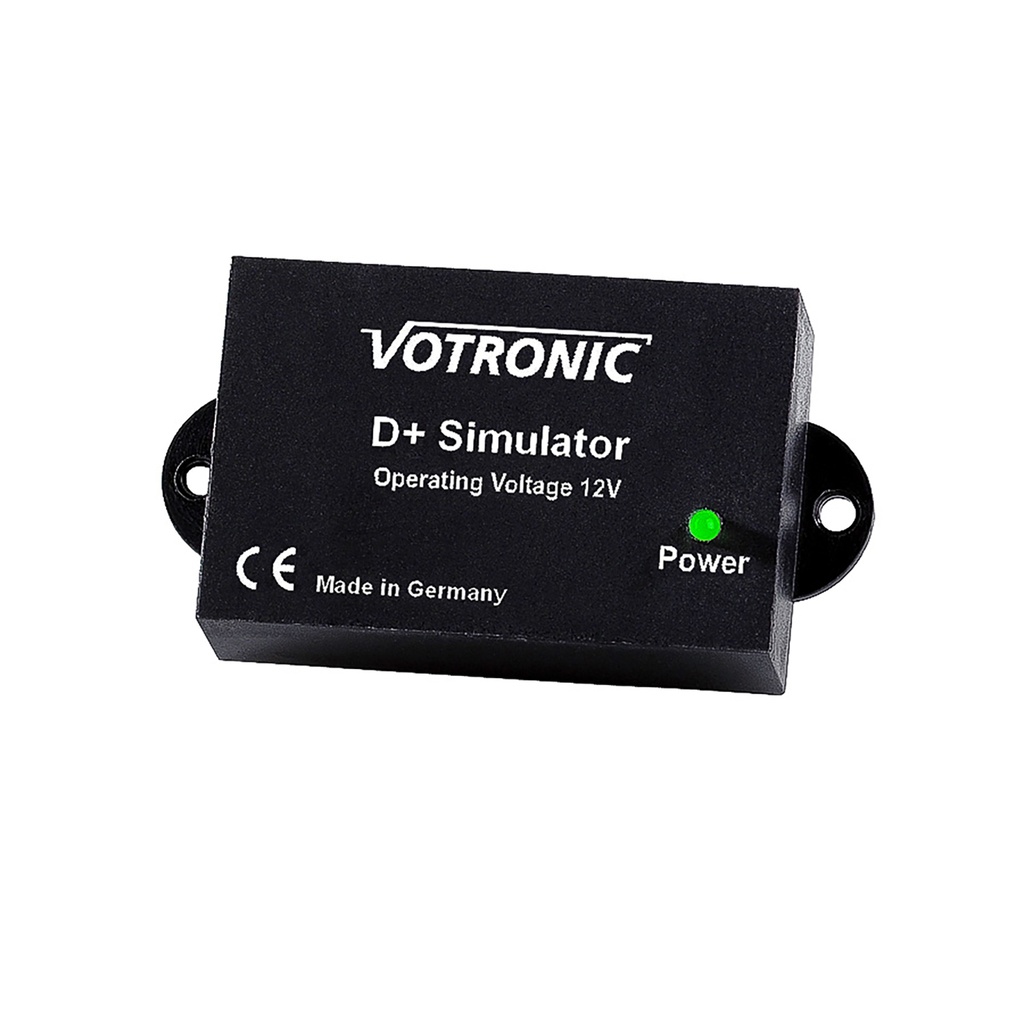

Votronic D+ Simulator

Steuergerät zur Erfassung des Ladebetriebes in einem 12 V-Bordnetz (Motor läuft)

Wenn andere elektrische Geräte nur bei laufendem Motor eingeschaltet werden (Stromversorgung der Lichtmaschine) oder wenn die Fahrzeugbatterie durch Anschließen der Fahrzeug- und Starterbatterien über ein Trennrelais aufgeladen wird, wird normalerweise der D + -Kontakt der Lichtmaschine zur Steuerung des Relais verwendet.p>

Dieser Kontakt ist jedoch im Fahrzeug normalerweise nicht zugänglich, in der neueren Lichtmaschine nicht mehr verfügbar, in der Containerstruktur nicht mehr verfügbar oder erfordert im Allgemeinen eine spannungsabhängige Steuerung. Hier kann der VOTRONIC D + Simulator helfen. Es erzeugt das entsprechende Signal zur Spannungsregelung (z. B. von der Starterbatterie) für das nachfolgende starke (Isolations-) Relais. Andere Verwendungsmöglichkeiten sind die Steuerung anderer Verbraucher, die nur aktiviert werden sollten, wenn der Akku vollständig aufgeladen ist, beispielsweise wenn der Akku vollständig aufgeladen ist. Schalten Sie die Klimaanlage ein, wenn Sie den Kühlschrank fahren oder den Kühlschrank, die Kühlbox oder die Warmbox auf 12 V Fahrzeugstrom umstellen.

Die intelligente Spannungsauswertung der Schaltschwelle kann eine fehlerhafte Steuerung vermeiden, wenn die Spannung abfällt oder Spitzen auftreten. Die dynamische Schwellenwerterkennung kann auch verhindern, dass beim Schalten sehr großer Lasten um den Schaltpunkt geschwenkt wird. Der Schaltstatus wird durch Leuchtdioden angezeigt. Elektronische Geräte sind vor Feuchtigkeit geschützt, und für den Anschluss im hinteren Anschlussfach werden Steckklemmen verwendet. Der Schaltausgang kann 12 V / 0,5 A mit Kurzschluss- und Überlastschutz laden. Der Typ ist PNP. Der Ausgang und die Last befinden sich auf der Erdungsseite.
