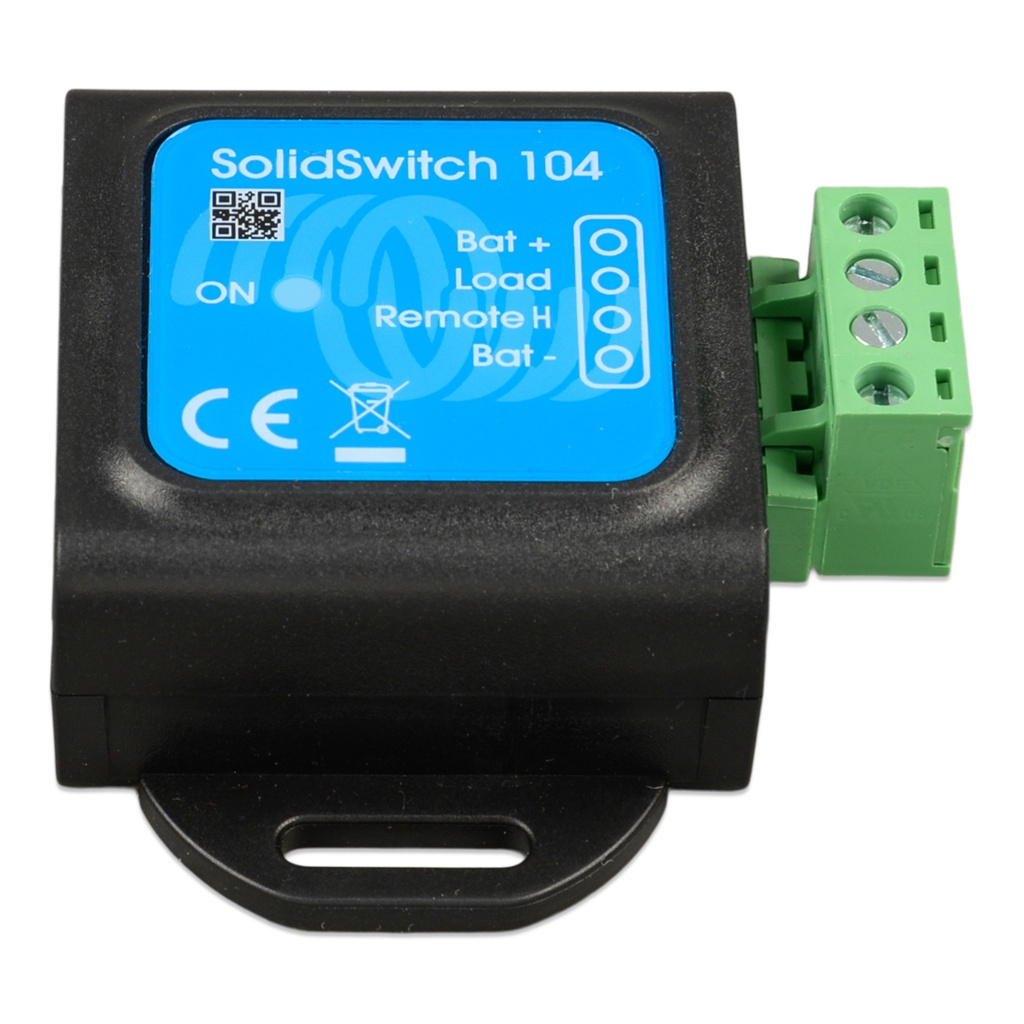

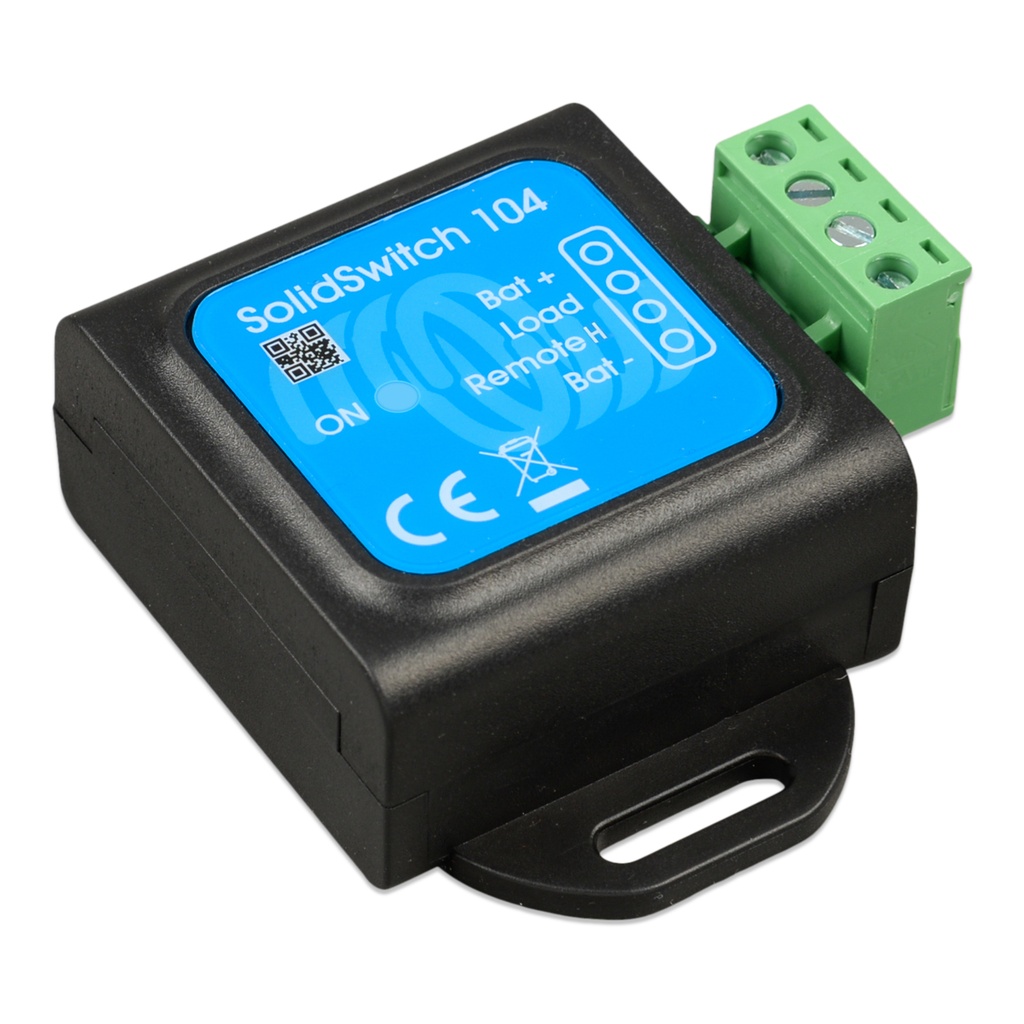

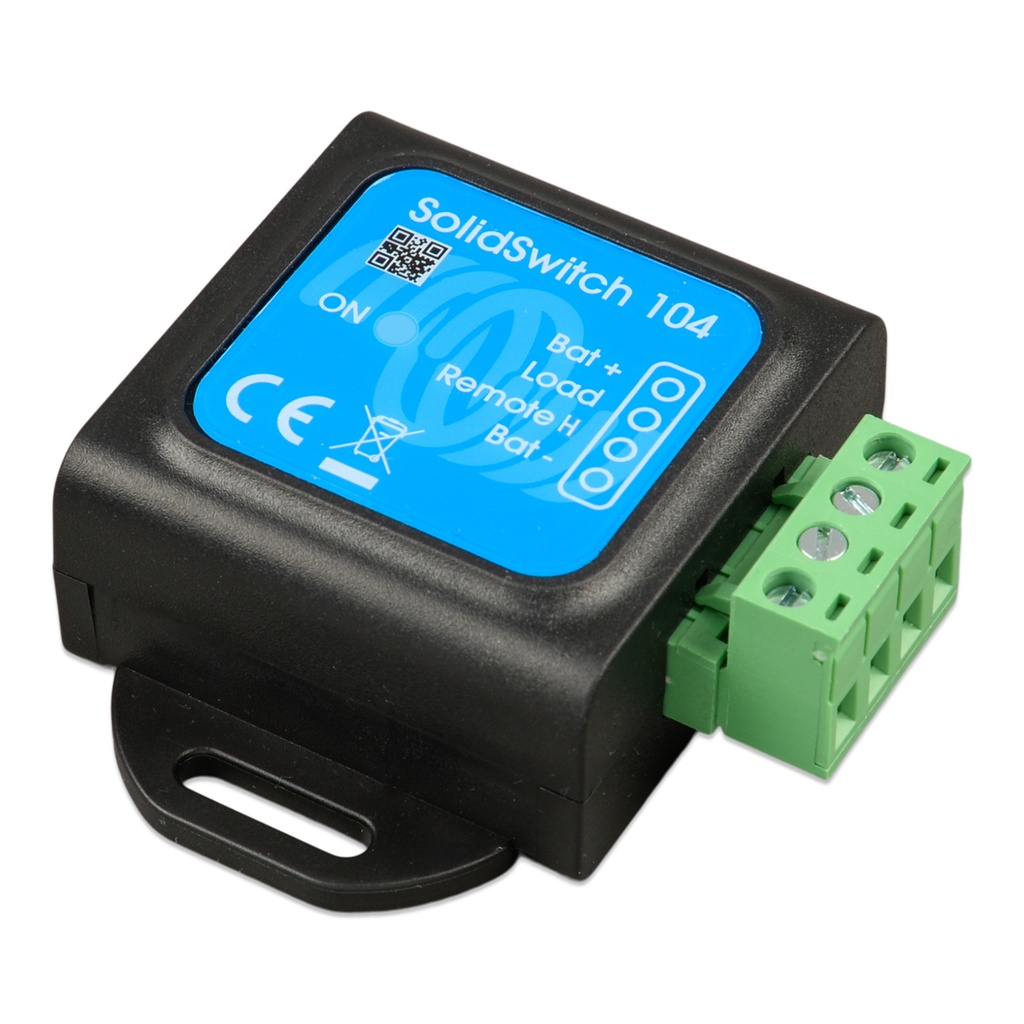

Der SolidSwitch 104
Der SolidSwitch 104 schaltet Gleichstromlasten von bis zu 70V/4A und kann von einem digitalen Niedrigleistungssignal gesteuert werden. Er hat drei typische Anwendungsfälle:
- Steuerung eines externen Lichtmaschinenreglers, wie z. B. eines Balmar oder Mastervolt Alpha Pro in einem Victron Lithium-System.
- Schalten einer Gleichstromlast, wie z. B. eines Lichts. Ein Niedrigleistungssteuerkreis mit einer maximalen Stromaufnahme von nur 100 μA kann dann eine Last von bis zu 4 Ampere steuern.
- Erhöhen Sie die Anzahl der Ladegeräte, die an den ATC (Allow-to-Charge) -Ausgang eines Victron BMS angeschlossen werden können.
Was macht den SolidSwitch 104 einzigartig?
Das Merkmal, das ihn zu einem so verwendbaren Schalter macht, ist sein geringer Stromverbrauch. Der SolidSwitch verbraucht 0,04 Ah pro Monat, während ein kleines Relais leicht 10 Ah pro Monat oder typischerweise sogar 22 Ah (*) verbrauchen kann.
Diese Reduktion um den Faktor 250 ist entscheidend, wenn man ihn in einem Lithiumsystem verwendet, um den Lichtmaschinenregler zu verbinden und zu steuern: Der Steuerkreis wird immer seine Standby-Leistung ziehen. Ebenso wie bei der Verwendung, um die Anzahl der Ladegeräte zu erhöhen, die an einen BMS-ATC-Kontakt angeschlossen werden können. Durch die Verwendung eines SolidSwitch anstelle eines gewöhnlichen Relais wird die parasitäre Last auf die Größenordnung der Selbstentladung des Batterieparks reduziert.
Bemerken Sie, dass selbst wenn die Batterien vollständig geladen sind, der ATC-Ausgang des BMS aktiviert bleibt. Und als solches werden Steuerkreise wie ein Relais oder in diesem Fall der SolidSwitch aktiviert und verbrauchen Energie. Selbst wenn das Ladegerät oder die Lichtmaschine nicht lädt.
In diesem Beispiel bedeutet das, dass bei Verwendung eines Relais das kleine Relais 10Ah pro Monat aus dem Batteriespeicher zieht, selbst wenn der Motor nicht läuft. Während der SolidSwitch nur 0,04Ah zieht, was höchstwahrscheinlich weit unter der Selbstentladung der Batterien liegt und daher vernachlässigbar ist.
(*) Wenn zum Beispiel ein 12V 1A Relais mit einer 400 Ohm Spule verwendet wird, beträgt der Stromverbrauch 30 mA oder 21,6 Ah pro Monat.
| Für: | Solaranlage |
| Was?: | Steuergerät |
| Versandgewicht: | 0,05 kg |
| Artikelgewicht: | 0,03 kg |
