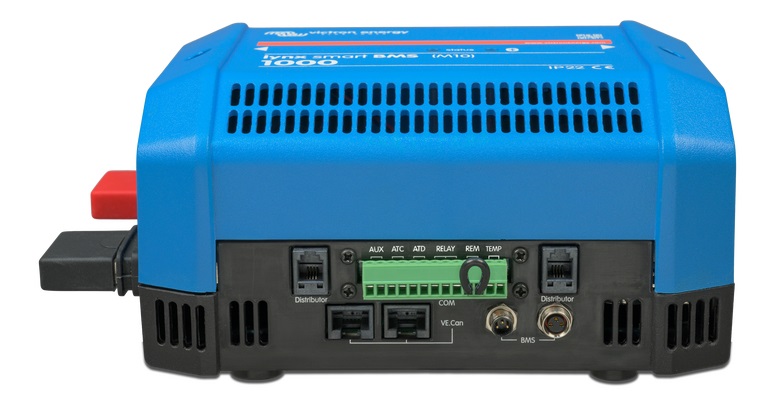

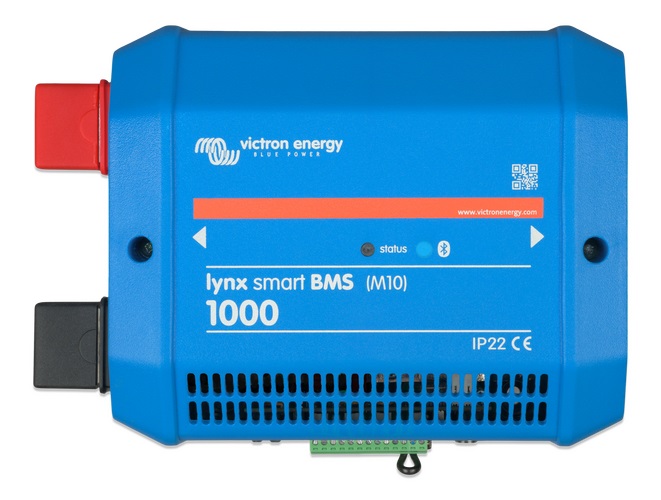

Victron Lynx Smart BMS 1000 (M10)

Victron Lynx Smart BMS 1000 (M10)

Das Lynx Smart BMS 1000 von Victron Energy (MPN: LYN034170210) ist ein spezielles Batterie-Management-System für Lithium-Smart-Batterien von Victron. Neben allen anderen BMS-Geräten ist der Lynx-Smart die funktionsreichste und umfassendste Option für dich. Mit ihm gelingt dir die Überwachung und Kommunikation deines Lynx-Verteilungssystems spielend leicht und ohne großen Aufwand. Für die lokale Überwachung oder Fernüberwachung steht dir außerdem auch noch die Möglichkeit mit GX-Geräten zur Verfügung, beispielsweise mit dem Cerbo GX oder den Ekrano GX.

Über das Lynx Smart BMS 1000

• Unterstützte Systemspannungen: 12, 24 oder 48 V
• Programmierbares Relais
• Batteriewächter zur Datenanzeige
• Vorladeschaltung
• Voralarmsignal
• Überwachung und Steuerung
• DVCC-Regelkreis sowie ATC/ATD-Kontakte
• Überwachung der Lynx Distributor-Sicherung
• Bluetooth zur Verwendung mit der VictronConnect App
• Gehäusewerkstoff: ABS
• Lokale Überwachung und Fernüberwachung mit einem Victron GX-Gerät

Das Lynx Verteilungssystem

Das Lynx-Verteilungssystem ist ein modulares Sammelschienensystem, das Gleichstromanschlüsse, Verteilung, Sicherung, Batterieüberwachung und / oder Lithiumbatteriemanagement umfasst.
Das Lynx Distribution System besteht aus folgenden Teilen:

• Lynx Power In - Eine positive und negative Sammelschiene mit 4 Anschlüssen für Batterien oder Gleichstromgeräte
• Lynx Distributor - Eine positive und negative Sammelschiene mit 4 abgesicherten Anschlüssen für Batterien oder Gleichstromgeräte zusammen mit Sicherungsüberwachung
• Lynx Shunt VE.Can - Eine positive Sammelschiene mit Platz für eine Hauptsystem-Sicherung und eine negative Sammelschiene mit einem Shunt zur Batterieüberwachung. Es verfügt über eine VE.Can-Kommunikation zur Überwachung und Einrichtung in einem GX-Gerät
• Lynx Smart BMS - Zur Verwendung mit Victron Energy Smart Lithium-Batterien. Es enthält eine positive Sammelschiene mit einem Schutzschalter, das von einem Batteriemanagementsystem angetrieben wird und eine negative Sammelschiene mit einem Shunt zur Batterieüberwachung. Es verfügt über eine Bluetooth-Kommunikation zur Überwachung und Einrichtung über die VictronConnect-App und eine VE.Can-Kommunikation zur Überwachung mit einem GX-Gerät und dem VRM-Portal

Programmierbares Relais

Das Relais kann entweder als Alarmrelais (in Verbindung mit dem Voralarm) eingesetzt werden oder zur Steuerung einer Lichtmaschine über deinen externen Regler (Zündungskabel). Im ATC-Modus der Lichtmaschine wird das Relais nur aktiviert, wenn das Schütz geschlossen ist. In diesem Prozess öffnet zunächst der ATC-Kontakt der Lichtmaschine, gefolgt von einer Verzögerung von 2 Sekunden, bevor das Schütz öffnet. Diese 2 Sekunden gewährleisten, dass die Lichtmaschine ausgeschalten wird, bevor die Batterie vom System getrennt wird.

Die VictronConnect App

Zum Einrichten und zur Überwachung ist die App unerlässlich! Folgende Möglichkeiten zur Verbindung sind: Bluetooth / USB, über die optionale Schnittstelle / Ferngesteuert über ein GX-Gerät und das VRM-Portal

Die App ist für folgende Plattformen verfügbar: Android / Apple IOS (USB wird nicht unterstützt, es ist nur eine Verbindung über Bluetooth möglich) / MacOs / Windows (Bluetooth wird nicht unterstützt, es ist nur eine Verbindung über USB möglich)

Die App kannst du aus den jeweiligen App-Stores oder von der Victron-Produktseite heruntergeladen werden. Alternativ steht ein QR-Code zur Verfügung. Eine Anleitung zu VictronConnect findest du außerdem auch im Anhang.

Technische Daten

• Batteriespannungsbereich: 9-60V DC
• Max. Eingangsspannung: 75V DC
• Nennstrom: 1000A DC, unterbrechungsfrei
• Spitzen-Nennstrom: 1200 A für 5 min.
• Programmierbares Relais-Max. Nennstrom: 2 A bei 60V DC
• Sammelschiene: M10
• Schutzart: IP22
• Betriebstemperaturbereich: -40°C - +60°C
• Lagertemperaturbereich: -40°C - +60°C
• Gewicht: 2,7 kg
• Abmessungen: 23 x 180 x 100 mm

Lieferumfang:

1x Victron Lynx Smart BMS 1000 Batterie-Management-System
