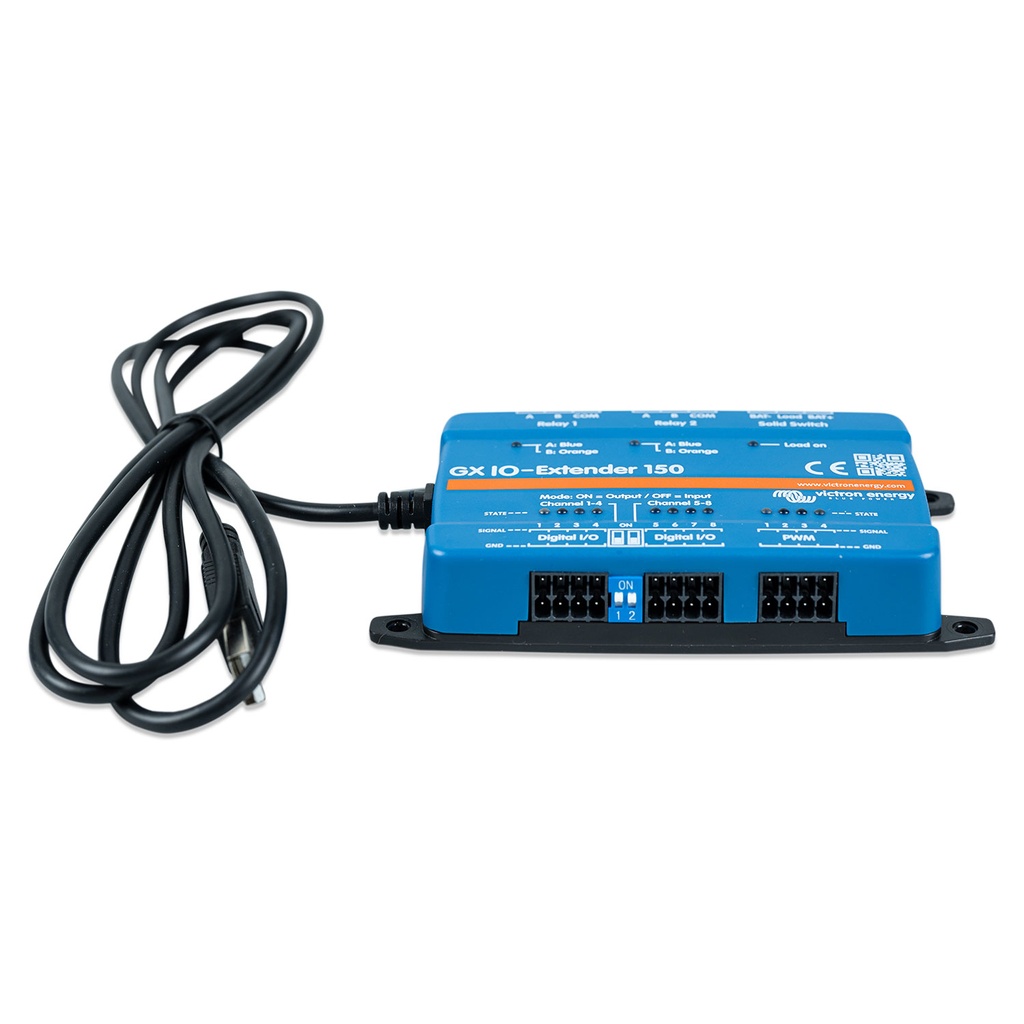

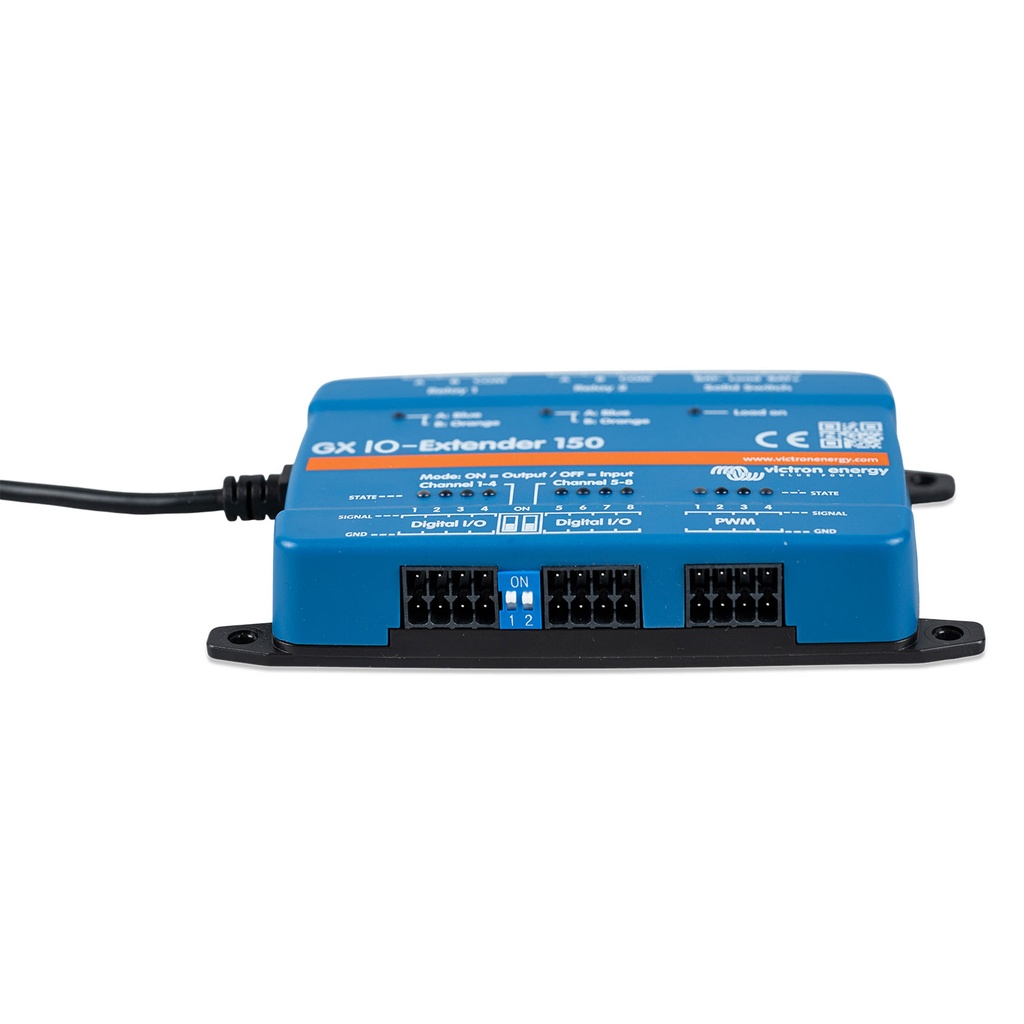

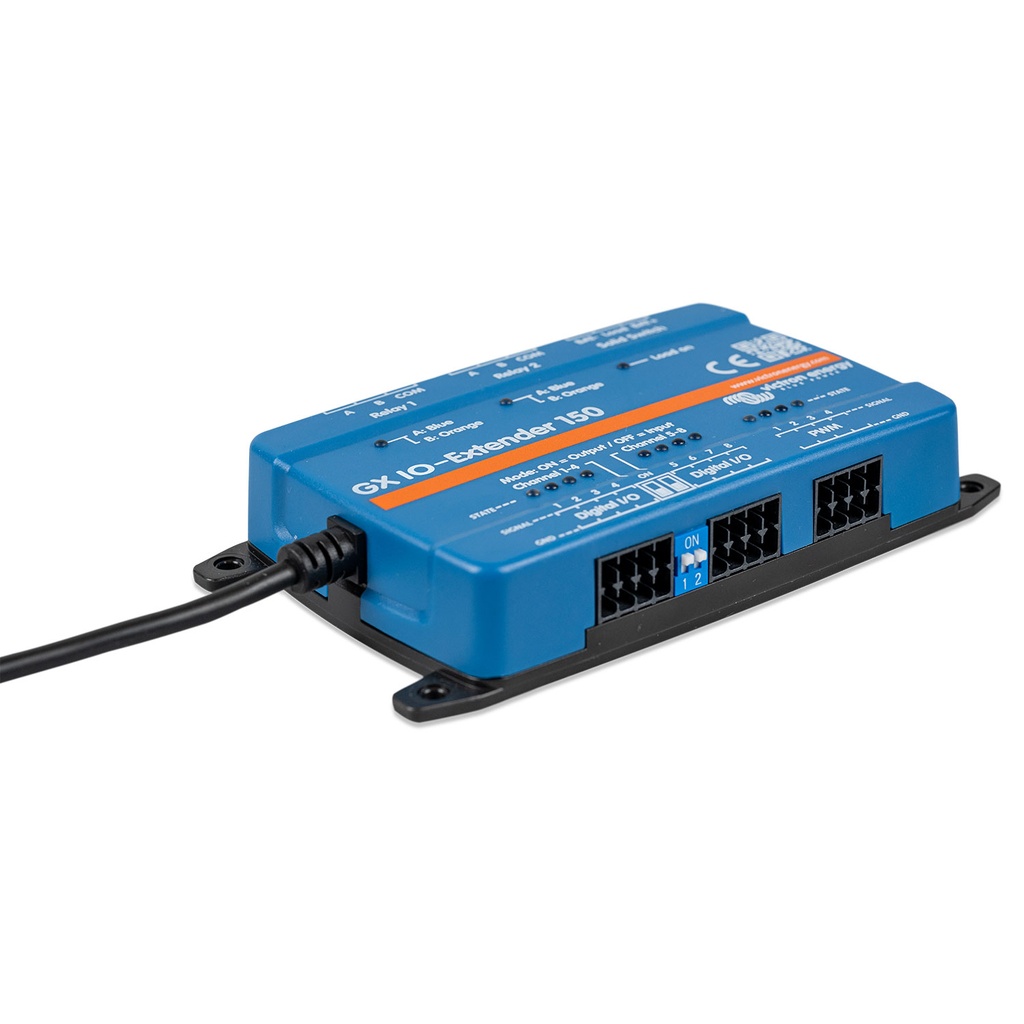

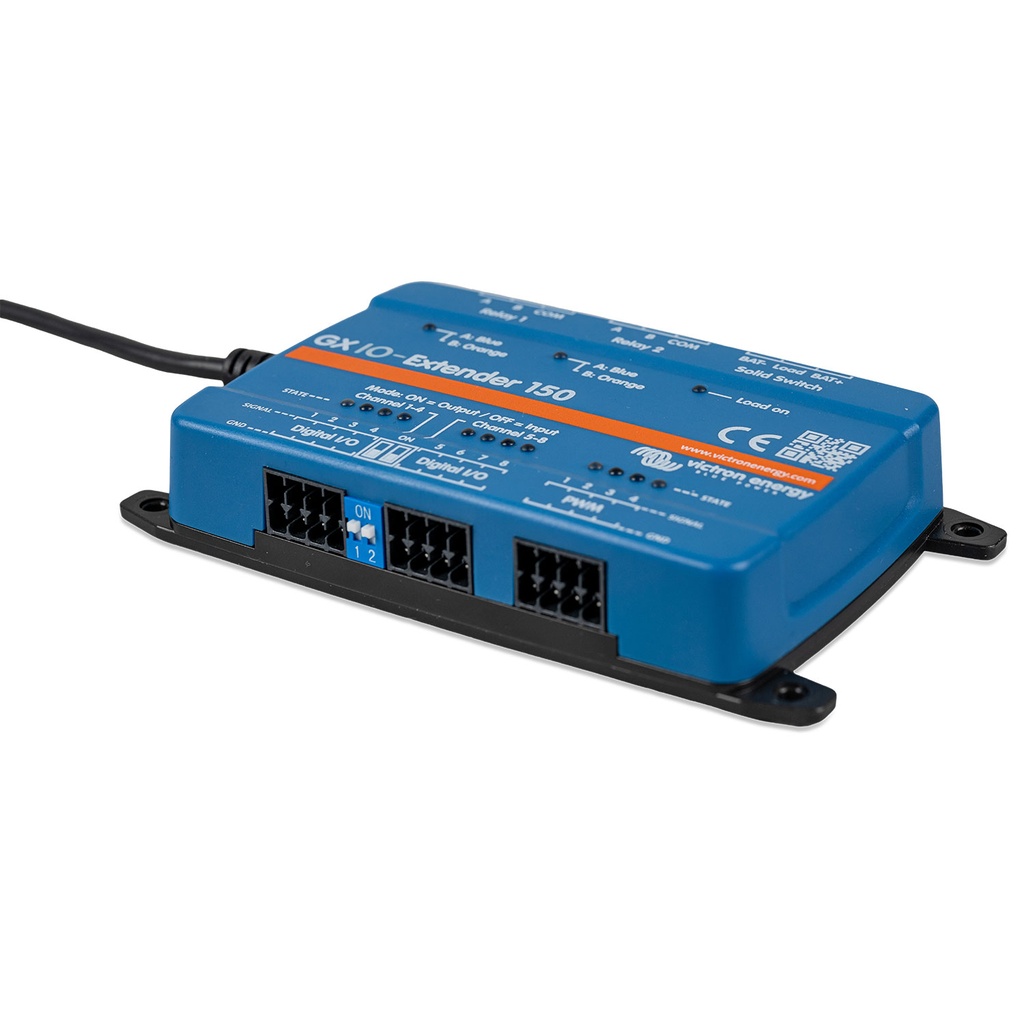

Victron GX IO-Extender 150

Erweiterte Steuerungsmöglichkeiten mit dem GX IO-Extender 150

Der GX IO-Extender 150 von Victron Energy ist die ideale Lösung, um die Ein- und Ausgangsfähigkeiten eines GX-Geräts flexibel zu erweitern. Über USB verbunden, fungiert das Modul gleichzeitig als Stromquelle und Kommunikationsschnittstelle. Die Erweiterung erlaubt die einfache Integration externer Sensoren, Aktoren oder Steuerungen – perfekt für anspruchsvolle Automatisierungsaufgaben.

Flexible Konfiguration der I/O-Anschlüsse

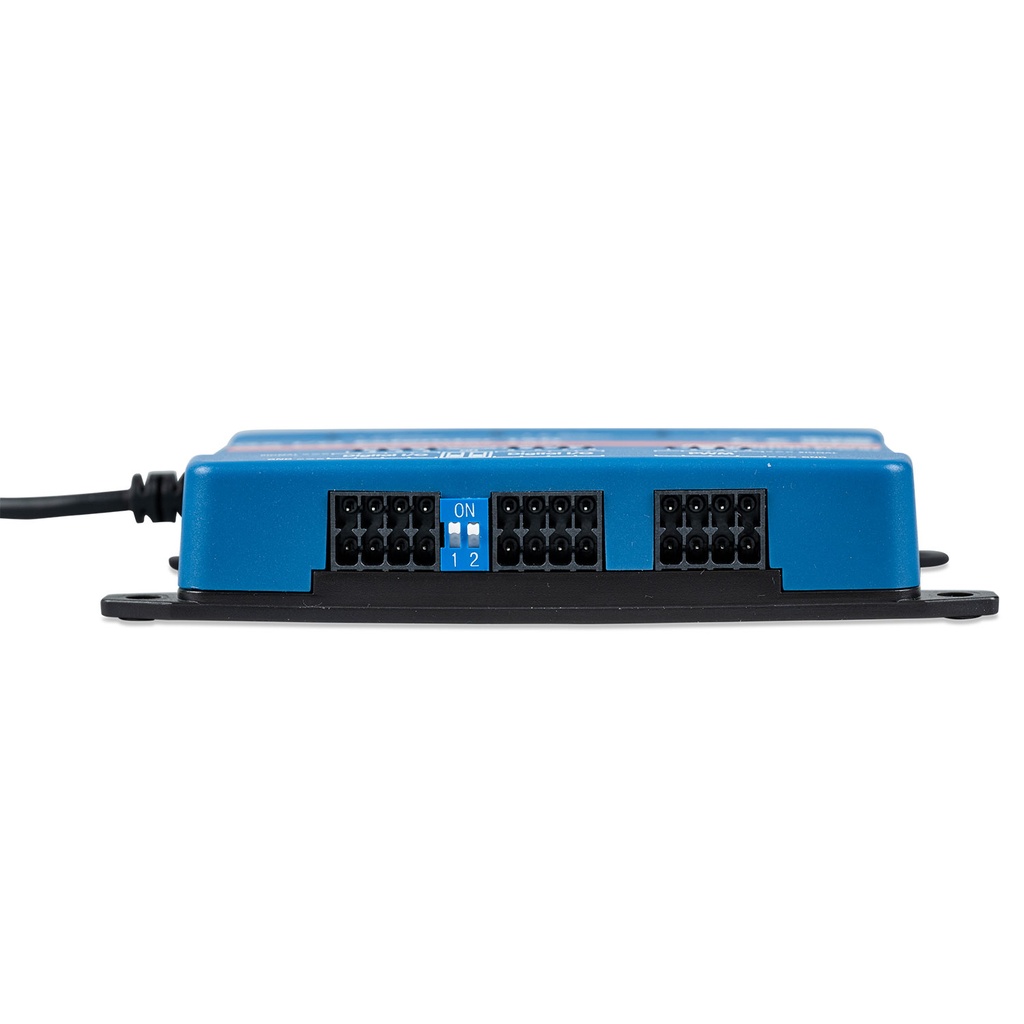

Der GX IO-Extender 150 verfügt über acht digitale Ein-/Ausgänge, die individuell konfigurierbar sind – wahlweise als acht Eingänge, acht Ausgänge oder eine Mischung aus vier Eingängen und vier Ausgängen. Die digitalen Anschlüsse sind galvanisch vom USB getrennt und unterstützen Eingangsspannungen von 3,8 bis 5,5 Volt. Ausgänge liefern maximal 4 mA, was externe Treiberschaltungen wie Transistoren oder FETs für den Betrieb von Relais erforderlich macht.

PWM-Ausgänge für präzise Steuerung

Für Anwendungen, bei denen eine feingranulare Steuerung notwendig ist, stehen vier PWM-Kanäle zur Verfügung. Diese liefern eine 5-Volt-Ausgangsspannung mit einer Auflösung von 8 Bit bei einer Frequenz von 1.5625 kHz. Auch diese Ausgänge sind vom USB-Stromkreis galvanisch getrennt.

Relais mit Verriegelung für zuverlässiges Schalten

Zwei integrierte bistabile Relais mit mechanischer Verriegelung erlauben das energiesparende Schalten von ohmschen Lasten – auch im Gleich- oder Wechselstrombereich. Die Relais können bis zu 3 A bei 30 V DC oder 2 A bei 60 V AC schalten, abhängig von der Lastart und Spannung. LEDs an jedem Kanal zeigen den aktuellen Schaltzustand an.

Halbleiterschalter für kapazitive und induktive Lasten

Ein zusätzlicher Halbleiterschalter erweitert die Funktionalität des Moduls, um auch kapazitive oder induktive Gleichstromlasten anzusteuern – beispielsweise die Spule eines Schützes. Unterstützt werden Betriebsspannungen bis 70 V DC und Ströme bis maximal 2 A. Je nach Strom und Spannung variiert die zulässige Last, wobei Schutz vor Überlastung gegeben ist.

Einfache Montage und Integration

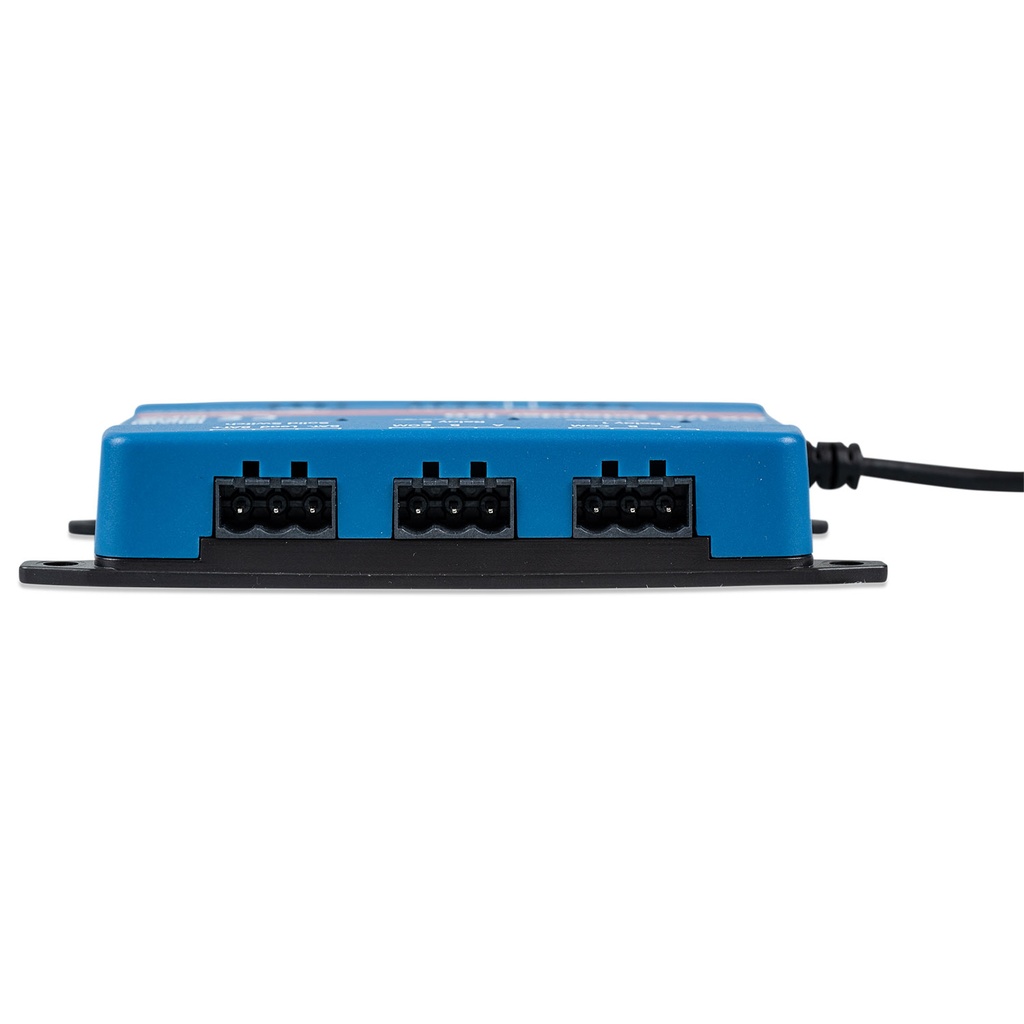

Das Gehäuse des GX IO-Extender 150 erlaubt sowohl Wand- als auch DIN-Schienenmontage (mit optionalem Zubehör). Die Verkabelung erfolgt über steckbare Federklemmen – schnell, sicher und werkzeuglos. Die Steuerung kann über die Benutzeroberfläche des GX-Systems oder per Node-RED erfolgen, was individuelle Automatisierungen und Logikfunktionen ermöglicht.

Technische Eckdaten auf einen Blick

• Stromversorgung: USB (max. 1 W Leistungsaufnahme)
• Gewicht: 170 g
• Betriebstemperatur: -20 °C bis +50 °C
• Maximale Schaltleistungen: bis 125 VA (AC) bzw. 90 W (DC)

Mit dem GX IO-Extender 150 lässt sich die Steuerung komplexer Systeme elegant erweitern – effizient, vielseitig und leicht integrierbar in bestehende GX-Umgebungen.
