Victron Battery balancer

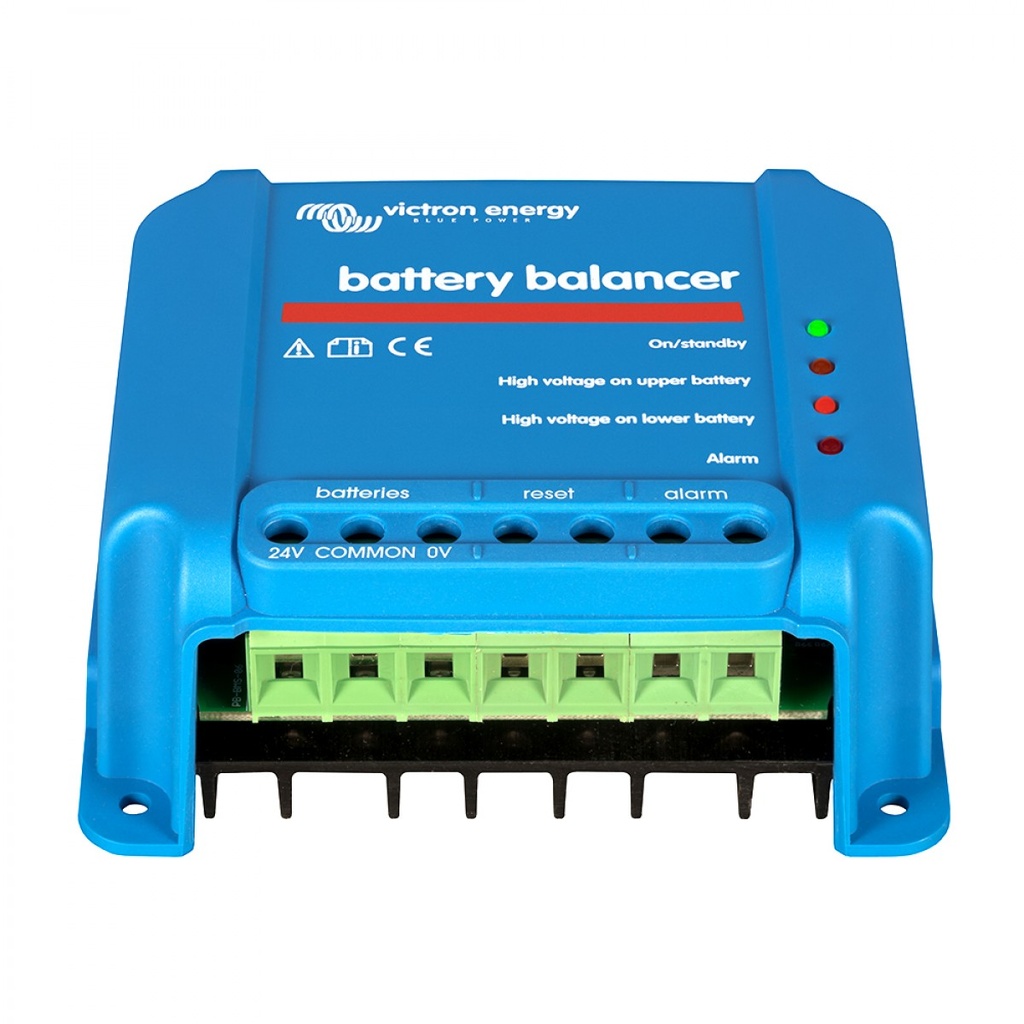

Der Victron Energy Battery Balancer (MPN BBA000100100) ist Ladungszustandsausgleicher, bzw Spannungsausgleicher für 24V und 48V Batterie-Bänke. Er gleicht den Ladezustand von zwei in Serie geschalteten 12V Batterien oder von mehreren parallele Stra¨ngen von in Serie geschalteten Batterien aus. Damit vermeidet der Balancer Schäden an der Batterie durch ein Ungleichgewicht des Ladestatus.

Das Problem: Die Lebensdauer einer teuren Batteriebank kann durch ein Ungleichgewicht des Ladestatus wesentlich verku¨rzt werden

Eine Batterie mit einem leicht erho¨hten internen Leckstrom in einer 24V bzw. 48V Bank aus mehreren in Serie/paralell- geschalteten Batterien verursacht, dass diese Batterie und parallel geschaltete Batterien nicht ausreichend geladen werden und bei in Serie geschalteten Batterien kommt es in diesem Fall zu einer U¨berladung. Außerdem sollten neue Zellen bzw. Batterien, wenn sie in Serie geschaltet werden, alle den gleichen anfa¨nglichen Ladezustand haben. Kleinere Unterschiede lassen sich wa¨hrend der Konstantspannungsphase oder der Ausgleichsladung ausbu¨geln. Gro¨ßere Unterschiede fu¨hren jedoch aufgrund einer u¨berma¨ßigen Gasung (welche durch das U¨berladen hervorgerufen wird) bei den Batterien, die einen ho¨heren anfa¨nglichen Ladestatus hatten und aufgrund von Sulfation (durch das mangelnde Laden hervorgerufen) bei den Batterien mit einem geringeren anfa¨nglichen Ladestatus zu Bescha¨digungen.

Die Lo¨sung: Batterie-Balancing durch den Victron Battery Balancer

Der Battery Balancer (Ladungszustandsausgleicher) gleicht den Ladezustand von zwei in Serie geschalteten 12V Batterien oder von mehreren parallele Stra¨ngen von in Serie geschalteten Batterien aus.

Wenn die Ladespannung eines 24V-Batteriesystems auf u¨ber 27,3V ansteigt, schaltet sich der Battery Balancer ein und vergleicht die Spannung bei den zwei in Serie geschalteten Batterien. Der Battery Balancer entnimmt der Batterie (oder den parallel geschalteten Batterien) mit der ho¨chsten Spannung einen Strom von bis zu 0,7A. Der daraus resultierende Unterschied beim Ladestrom sorgt dann dafu¨r, dass sich alle Batterien an denselben Ladezustand angleichen.

Falls notwendig ko¨nnen mehrere Balancer parallel geschaltet werden.

Eine 48 V Batterie-Bank kann mit drei Battery Balancers ausgeglichen werden.

LED Anzeigen

Gru¨n: ein (Batteriespannung > 27,3V)
Orange: unterer Batteriekreislauf aktiv (Abweichung > 0,1V)
Orange: oberer Batteriekreislauf aktiv (Abweichung > 0,1V)
Rot: Alarm (Abweichung > 0,2V) Bleibt aufrecht, bis die Abweichung auf unter 0,14V zuru¨ckgegangen ist oder, bis die Systemspannung auf unter 26,6V abfa¨llt.

Alarm-Relais

Normal offen. Schließt sich, wenn sich die rote LED einschaltet und o¨ffnet sich, wenn sich die rote LED ausschaltet.

Alarm zuru¨cksetzen

Es sind zwei Anschlu¨sse zum Anschließen eines Drucktasters verfu¨gbar. Werden die beiden Anschlu¨sse gekoppelt, wird das Relais zuru¨ckgesetzt.
Der Zustand "Zuru¨cksetzen" bleibt solange aktiv, bis der Alarm voru¨ber ist. Danach schließt das Relais wieder.

Lieferumfang:
1x Victron BBA000100100 Battery Balancer
1x Bedienungsanleitung
