Offgridtec® PSI Sinus Spannungswandler RS485 1500W 2400W 12V 230V

Offgridtec® PSI Sinus Spannungswandler RS485 1500W 2400W 12V 230V

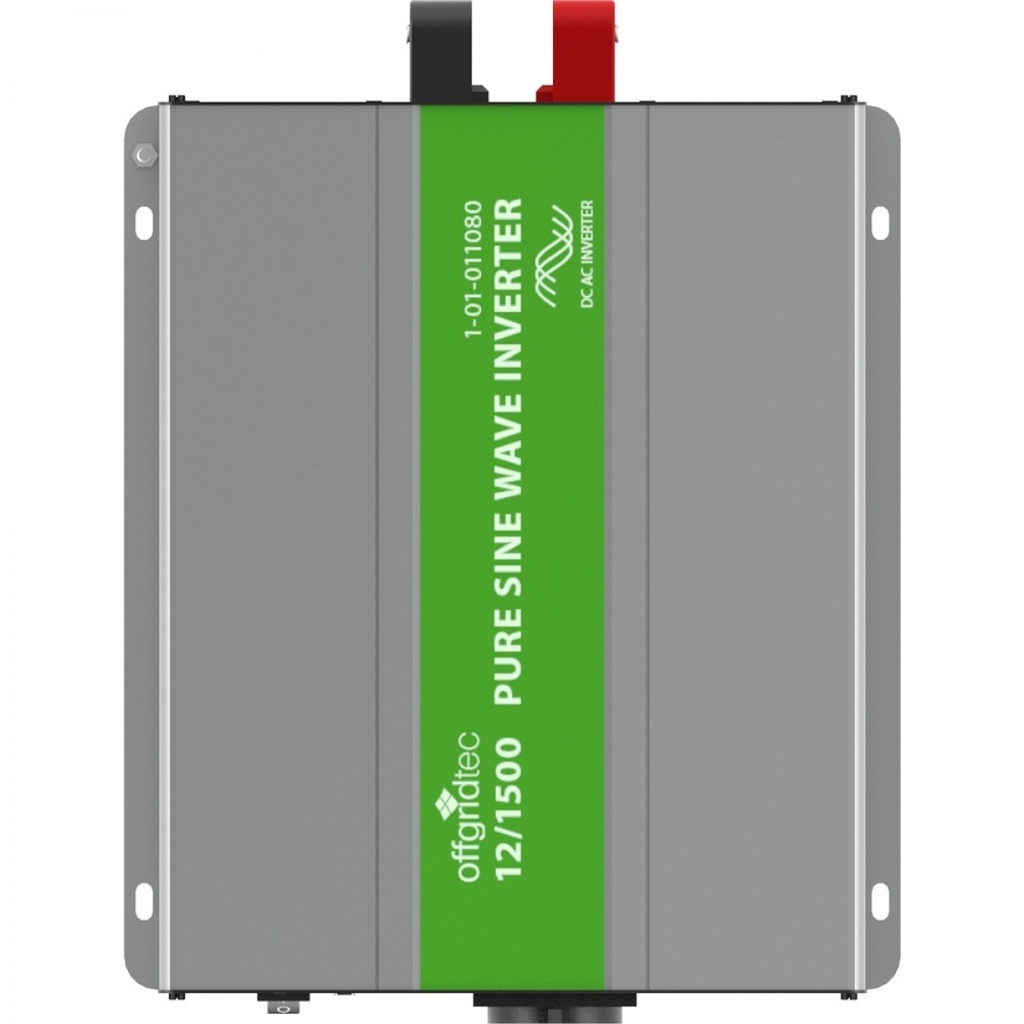

Der Offgridtec PSI 12-1500 (MPN 011090) ist ein fortschrittlicher 12V 230V Sinus-Spannungswandler der neusten Generation. Das Gerät verfügt über einen 16Bit SPWM Chipsatz, zahlreiche Schutzmechanismen und galvanisch isolierte Ein- und Ausgänge. Der Eingangsspannungsbereich liegt im Bereich von 10,6 und 16Vdc. Der Wandler kann für 15 Minuten 1500W liefern oder dauerhaft 1200 Watt. Für kurze Einschaltströme liefert der PSI 12-1500 2400W. Dank seiner fortschrittlichen Konstitution können auch empfindliche Elektro-Geräte zuverlässig und dauerhaft mit Strom versorgt werden

fortschrittliche Weiterentwicklung der HP-Spannungswandler Familie

Die PSI Serie ist die Weiterentwicklung der HP-Spannungswandler und trumpft mit zahlreichen Neuerungen und Optimierungen auf: Ein-und Ausgang des PSI sind galvanisch getrennt und das Gehäuse verfügt über einen Erdungsanschluss. Über einen Dip-Schalter lassen sich Netzfrequenz (50Hz/60Hz) und Ausgangsspannung (220V / 230V) einstellen. Der brandneue SPWM 16-Bit Chipsatz liefert Strom in höchster Qualität und erlaubt es selbst sehr empfindliche Elektronik zuverlässig mit Strom zu versorgen. Gegenüber älteren Chipsätzen ist er wesentlich solider und haltbarer. PSI Wandler mit einer Leistung ab 1000W sind außerdem mit einem RS485 Datenausgang ausgestattet. Über diesen können Sie mittels der PSI-Software über einen Computer / Notebook zahlreiche Parameter konfigurieren und den Betrieb des Geräts überwachen. (Beachten Sie dass das benötigte Interface-Kabel nicht mit im Lieferumfang enthalten ist.)

smartes Kommunikations-Talent

Der Offgridtec 12-1500 PSI Wandler ist mit einem RS485 Datenausgang ausgestattet, der Ihnen unterschiedliche Optionen für die externe Kommunikation und Konfiguration zur Verfügung stellt:

• RS485 zu USB Interface-Verbindungskabel Art-Nr.:
  Das standardmäßig im Lieferumfang enthaltene Interface-Kabel ermöglicht die Überwachung diverser Leistungsparameter an einem Notebook oder PC. Ausserdem kann der PSI 12-1500 über die kostenlose PSI-Control PC-Software komfortabel konfiguriert werden.
• RS485 Bluetooth-Dongle, Art-Nr.: OGT8-01-011270
  Verbindet Ihr Smartphone oder Tablet via Bluetooth und der kostenlosen PSI-Control App (für Android und iOS) PSI-Wandler, der so konfiguriert und analysiert werden kann.

Leistungsmerkmale des PSI 12-1500 im Überblick

• modernes, sicheres Design mit galvanischer Trennung von Ein- und Ausgang
• RS485-Kommunikationsmodul für Konfiguration über PC / Notebook mit kostenloser Konfigurationssoftware von Offgridtec
• RS485 Bluetooth Dongle (optional) verfügbar, für Konfiguration und Analyse des PSI via Smartphone/Tablet und der PSI-APP
• Sehr niedriger Eigenverbrauch im Leerlauf / Stand-By, max. Wirkungsgrad <>
• Einführung fortschrittlicher SPWM-Technologie, Ausgabe einer perfekten Sinuswelle
• Neues Thermal-Design für optimale Wärmeabfuhr und reduzierte Geräuschentwicklung
• über DIP Schalter anpassbare Ausgangsspannung 220 / 230VAC und Netz-Frequenz 50Hz oder 60 Hz
• LED-Anzeigen für Fehlerstatus und Arbeitsstatus
• Eingangsschutz: Überspannungsschutz, Niederspannungsschutz
• Ausgangsschutz: Überlastschutz, Kurzschlussschutz
• Übertemperaturschutz: Temperaturgeregelte Kühlung und automatische Abschaltung bei Übertemperatur
• Bereits im Lieferumfang: Hochwertige Batterieanschlusskabel mit 1m Länge, RS485 zu USB Interface Kabel
• 1m 35mm² Anschlusskabel mit M8 Ringösen

Leistungsparameter im Überblick

• Nennleistung (Dauerleistung / 15Min-Leistung / Spitzenleistung): 1200W / 1500W / 2400W
• Eingangsspannungsbereich: 10,6 bis 16 Vdc
• Wellenform der Ausgangsspannung: reine Sinuswelle
• USB-Ausgang 5VDC / 1A, RS485-Kommunikationsanschluss
• deutlich mehr Effizienz dank neuster SPWM Technologie
• alle sonstigen technischen Daten finden Sie im Datenblatt
• Gewicht und Abmessungen (LxBxH): 3,9 Kg bei 296,3 × 231,5 × 98,5mm
• alle sonstigen technischen Daten finden Sie im Datenblatt

Lieferumfang:

1x Offgridtec 1-01-011090 PSI 12-1500 Sinus Spannungswandler 12V 230V 1500W / 2400W
1x Satz Batterieanschlusskabel 1m 35mm² Rot / Schwarz
1x RS485 zu USB Interface Kabel 1x Bedienungsanleitung
