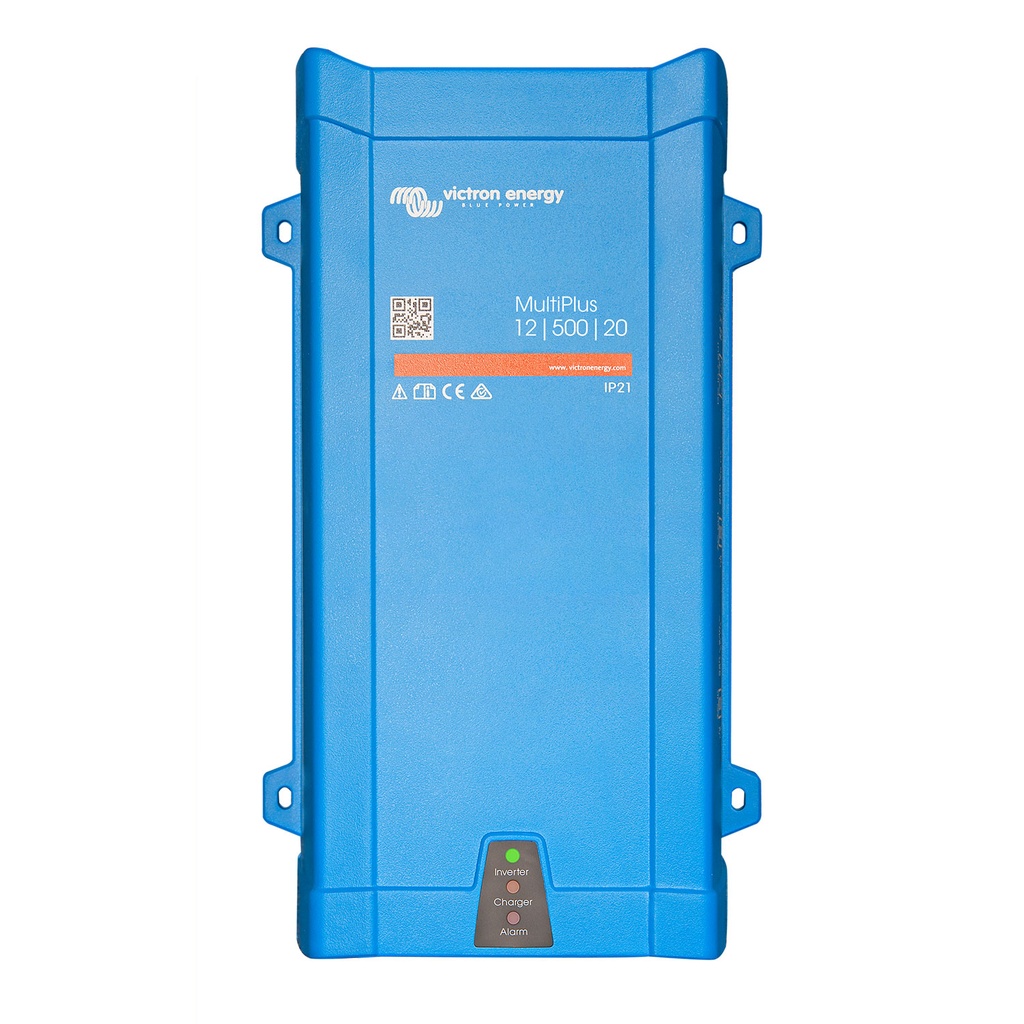

Victron MultiPlus 12/500/20 Wechselrichter 430 W und 12V Ladegerät 20A

Der MultiPlus 12/500/20-16 (PMP121500000) von Victron Energy ist eine abgespeckte Version der erfolgreichen Multiplus Serie und liefert 500W Dauerleistung bei 230V und 50Hz. Neben dem Sinusspannungswandler der die 12V DC Spannung Ihrer Batterie in eine perfekte 230V AC 50Hz Sinus-Spannung umwandelt ist der Multi 500 auch mit einem 20A starken Batterieladegerät und einem 16A Transferschalter bestückt. Das macht ihn für eine Vielzahl von Anwendungen sehr interessant und das bei einem vergleichsweise sehr günstigen Preis.

wesentliche Leistungsmerkmale des Multi 12/500/20

• 500W Dauerleistung und 900W Spitzenleistung, für 12V Batteriespannung
• Gerätekombination Sinusspannungswandler, 16A Transferschalter und 20A Batterieladegerät liefert reinste 230V Sinusspannung und eine saubere 50Hz Frequenz
• dank Transferschalter als USV Lösung zur unterbrechungsfreien Stromversorgung einsetzbar
• für netzgekoppelte Eigenverbrauchsanlagen einsetzbar die nur dann Strom vom Netzbetreiber ziehen wenn die Batteriekapazität nicht mehr ausreicht oder andere programmierbare Ereignisse stattgefunden haben
• programmierbares Relais
• bewährte Qualität und Zuverlässigkeit
• bietet soliden Schutz vor Überlastung und Überhitzung
• vielseitig einsetzbar in mobilen und stationären Anwendungen
• auch für hochempfindliche Elektrogeräte einsetzbar
• einsetzbar in USV-Lösungen

programmierbares Relais

Der Multi  12/500/20 hat ein programmierbares Mehrfunktionsrelais, das in der Grundeinstellung als Alarm Relais arbeitet. Dieses Relais kann jedoch fu¨r eine Vielzahl von Zusatz-Funktionen programmiert werden, wie z.B. als Startrelais fu¨r einen Generator.

Steuerung und Fernbedienbarkeit

Die Konfiguration findet über einen 3-Positionsschalter (DIP-Schalter) direkt am Multi statt. die maximale Ladestromsta¨rke des Wechselstromeingangs eingestellt werden. Auf einen VE.Bus oder andere Kommunikationsanschlüsse wie bei der Multiplus Serie wurde verzichtet.

Blitzschneller, automatischer 16A Transferschalter

Bei einer Unterbrechung der Stromversorgung oder beim Abschalten des Generators schaltet Multi sofort in den Wechselrichterbetrieb und versorgt so die angeschlossenen Verbraucher. Das geschieht so schnell (weniger als 20 Millisekunden), dass z.B. der Betrieb von Computern oder anderem elektronischen Gera¨t sto¨rungsfrei weiterla¨uft (Unterbrechungsfreie Leistungsversorgung – UPS Funktionalita¨t).

leistungsstarkes, 4 stufiges Batterieladegerät
Adaptive 4-stufige Ladecharakteristik: Konstantstrom-(“bulk”) Phase, Konstantspannungs-(„absorption“) Phase, Ladeerhaltungsspannungs-(„float“) Phase, Lagerspannungs-(„storage“) Phase

Das durch Mikroprozessoren gesteuerte Batterieladungssystem kann den unterschiedlichen Batteriebauarten angepasst werden. Der Ladeprozess wird u¨ber eine adaptive Steuerung der Batterienutzung angepasst.

weitere Highlights des verbrauten Ladegeräts sind unter anderem:

• variable Konstantspannungszeit
• 2 Gleichstromausgänge zum Laden von Board- und Starterbatterie
• Verlängerung der Batterielebensdauer durch Temperaturkompensation
• weniger Batteriealterung durch integrierten Lager-Modus
• weniger schädliche Gasbildung durch Batterieschonmodus

Eine detaillierte Beschreibung der Leistungen des Ladegeräts entnehmen Sie bitte der Bedienungsanleitung welche Sie unter „Downloads“ weiter oben finden können.
BackUp-System: Wechselstrom auch bei Netzausfall

Der Multi 500 kann so wohl in nicht-netzgekoppelten Anwendungen als auch in netzgekoppelten PV-Anlagen als auch oder alternativen Energiesystemen eingesetzt werden. Es ist eine Software zur Erkennung eines Netzausfalls verfügbar.

Was ist der Unterschied zwischen dem Multi 500 und dem Multi(Plus) 800 und der Multiplus Serie?

Um die Unterschiede zu verdeutlichen hier eine kleine Tabelle, die die Kriterien enthällt in denen sich die Gerätefamilien Multi(Plus) und Multiplus unterscheiden.

Lieferumfang
1x Victron Multi CMP125010000 12/500/20
1x Bedienungsanleitung
