Offgridtec® MobileBlack 100W Wohnmobil Solaranlage 30A MPPT DUO Laderegler OLP PERC Solarmodul
Die Offgridtec® MobileBlack Serie besticht durch ein ansprechendes optisches Design in edlem schwarz und durch ihre äußerst überzeugende Leistungsparameter. Angefangen bei den OLP Solarmodulen in modernster Schindelbauweise und einem überragenden Zellwirkungsgrad von über 21%, bis hin zum Offgridtec® MPPT Pro Dualladeregler kann man hier wirklich von einer gelungenen Auslese und Produktkomposition aus dem Hause Offgridtec sprechen.
100W MobileBlack Caravan Komplettsystem
Dieses Komplettsystem enthält Alles, was Sie benötigen um Ihre Akkus mobil aufzuladen. Der im Set enthaltene Dualregler ermöglicht dabei neben dem Aufladen Ihrer Bordbatterie, auch das gleichzeitige Laden der Starterbatterie, da er über einen entsprechenden Nebenladeausgang verfügt. Im Lieferumfang enthalten ist umfangreiches Infomaterial, in welchem der Aufbau und Anschluss Schritt für Schritt erklärt werden – dies betrifft sowohl den technischen Anschluss, als auch die Verklebung der Haltespoiler und der Dachdurchführung. Bei eben jener Dachdurchführung handelt es sich wohl um eine der kritischsten Stellen, da hier der Übergang ins Innere des Wohnmobils erfolgt. Die Durchführung ist aus dem gleichen Material wie die Spoiler – die PEG Verschraubung entspricht der Schutzklasse IP68 und ist somit bei korrekter Installation absolut wasserdicht.
Lieferumfang der MobileBlack 100W Caravan Solaranlage
- 1x Offgridtec® OLP Solarmodul 100W 12W PERC mit Schindeltechnologie
- 1x Offgridtec ABS Kabeldurchführung 1-fach – schwarz mit wasserdichter PEG-Verschraubung
- 1x Offgridtec 55cm ABS Montage-Profile (1Paar) - zum Befestigen der Solarmodule in schwarz
- 1x Offgridtec 8m 2x6mm H07RNF - Verbindungskabel Solarmodul zu Solarladeregler in Caravan-Ausführung
- 1x Offgridtec 1,5m 2x6mm 30A Batterieverbindungskabel - Verbindungskabel Solarladeregler zu Batterie mit Batteriepolklemmen und M8 Kabelschuhanschluss
- 1x Offgridtec® 30A MPPT Dual Solarladeregler mit Nebenlade- und AES Schaltausgang

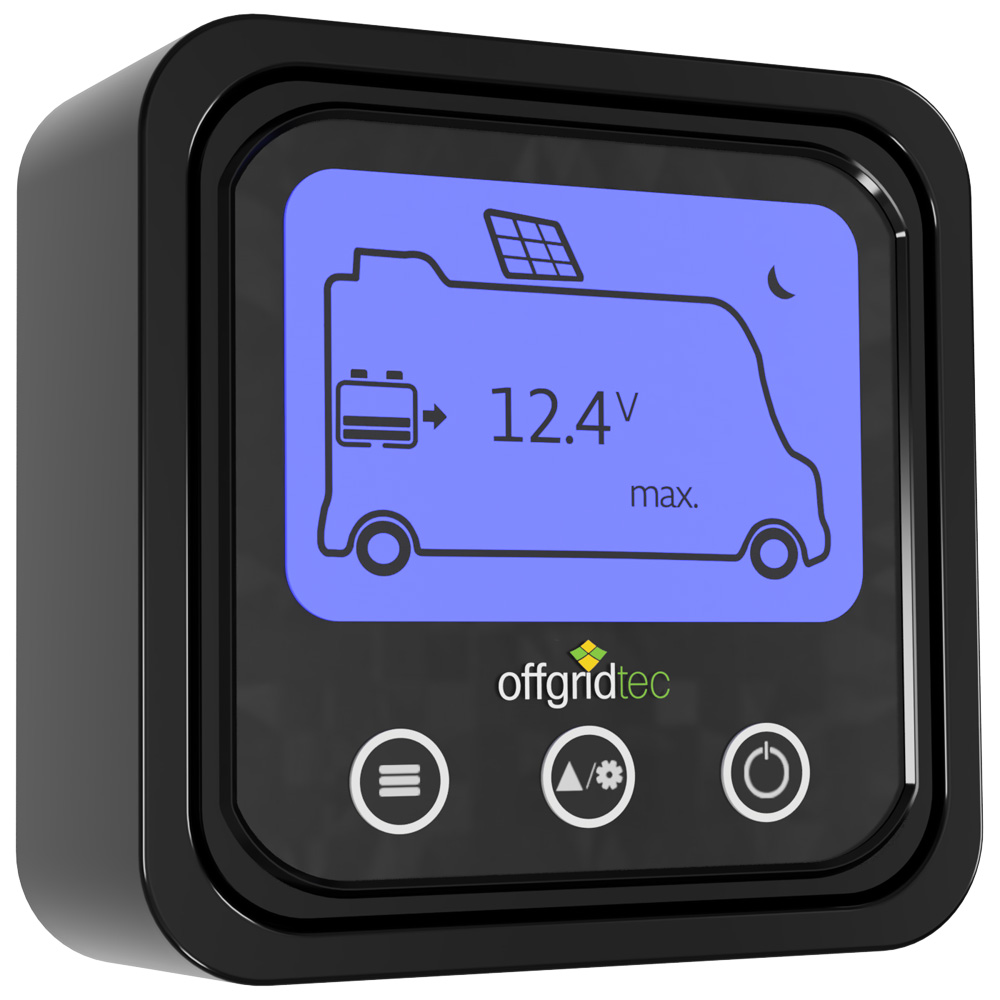

- 1x Fernanzeige / Display für MPPT Pro Duo Laderegler
- 1x Dekalin Klebeset mit Dekasyl MS-5 Polymerklebstoff, Dekavator Haftvermittler, Reinigungstuch und Bedienungsanleitung
- 1x MC-4 Verlängerungskabel 50cm zur Verbindung eines am Modul befindlichen Anschlusskabels mit dem Modulverbindungskabel

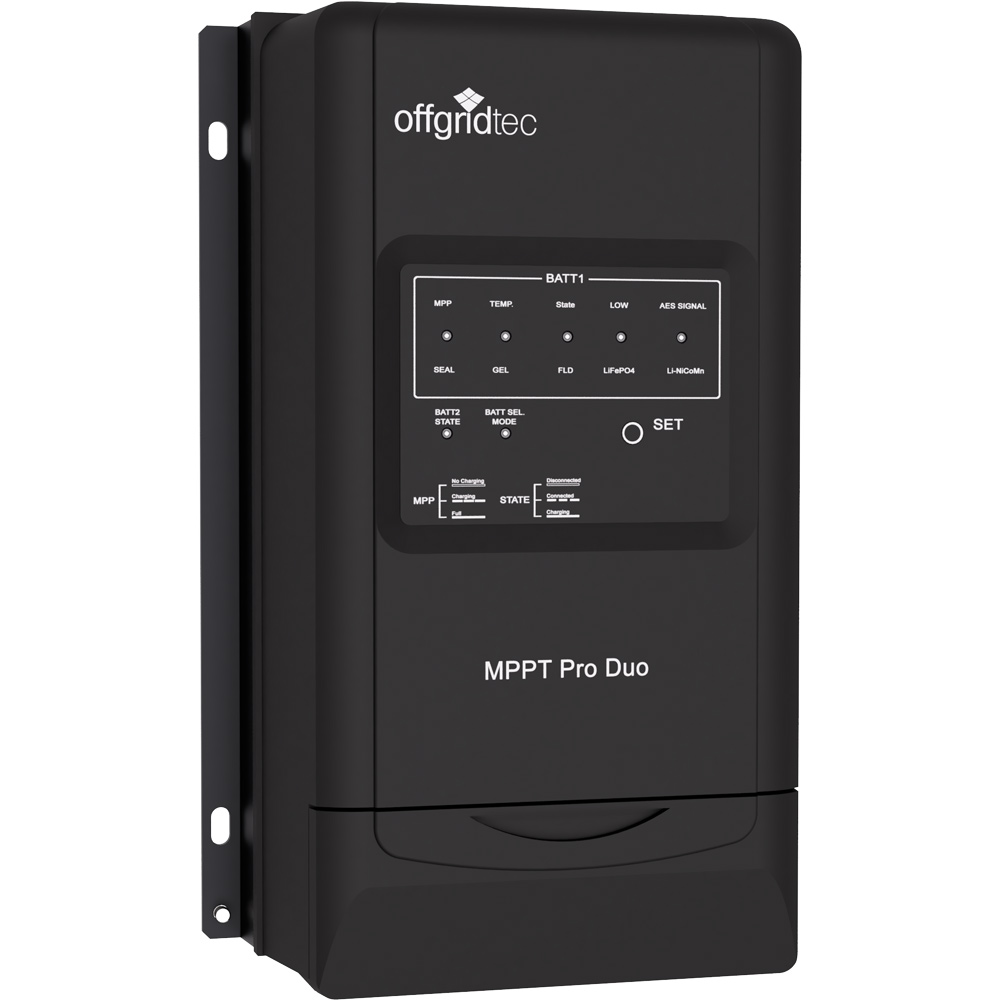

Der Offgridtec® MPPT Pro Duo 30A Solarladeregler
Der MPPT Pro Duoregler kann einen maximalen Ladestrom von 30A verarbeiten. Das bedeutet, dass dieses System theoretisch auf knapp 400W Solarmodulleistung erweiterbar ist. Außerdem verfügt das Gerät über einen Nebenladeausgang über welchen die Starterbatterie bei längeren Standzeiten parallel zur Bordbatterie geladen werden kann – ein Feature welches im mobilen zu Hause sicherlich sehr geschätzt wird. Damit in Sachen Effizienz auch wirklich vom Optimum gesprochen werden kann, verfügt das Gerät weiterhin über einen AES Schaltausgang – dieser ermöglicht bei überschüssigem Solarstrom, das automatische Umschalten von Kühlschränken mit „AES“ von Gas- auf 12V Betrieb.
- maximaler Ladestrom 30A – 390W Modulleistung theoretisch verwendbar
- 30A Lastausgang für 12V Verbraucher direkt am Laderegler
- die übersichtliche Fernanzeige ermöglicht eine Montage des Reglers an schwer zugänglichen Stellen im Fahrzeug ohne dass hierdurch Bedienung und Übersicht über die Systemparameter eingeschränkt werden
- AES-Steuersignal für Auto-Kühlschrank, um Energieverschwendung zu vermeiden
- 100V maximale PV Eingangsspannung
- Digitale Stromkreissteuerung des adaptiven dreistufigen Lademodus zur Verbesserung der Batterielebensdauer
- Max Power-Point Tracking Technologie mit ultraschneller Tracking-Geschwindigkeit und einer garantierten Tracking-Effizienz von mindestens 99,5%
- Abmessungen: 24,7cm x 16,5cm x 6,9cm (LxBxH)
- Gewicht: 1,4KG
- Eigenverbrauch: 26mA bei 12V
- Aktiver Temperatur-Ausgleich für eine optimale Ladung und Gewährleistung einer hohen Batterie-Lebensdauer
- Unterstützung aller wichtigen Batterietypen (Bleisäure, AGM, GEL, LiFePo4)
- Max. Wirkungsgrad: 98%
- via Bluetooth steuerbar (separater Dongle Art.Nr. 8-01-011271 erforderlich) - NUR FÜR ANDROID-GERÄTE
Das 100W OLP Solarmodul mit neuester Schindeltechnologie
Das im System verwendete 100W OLP Solarmodul mit PERC Technologie besticht auf der einen Seite durch sein einzigartiges Moduldesign mit überlappender Waferanordnung (Overlapping-Design), als auch durch den hohen Modulwirkungsgrad, welcher dieses Modul für Anwendungen auf Fahrzeugen wegen des begrenzten Platzangebots besonders interessant macht.
- Modulspannung (Vmp): 18,7V
- Max. Strom (Imp): 5,35A
- Leerlaufspannung (Voc): 22,1V
- Kurzschlussstrom (Isc): 5,67A
- Zellwirkungsgrad: >23%
- Umgebungstemperatur: -40°C - +85°C
- Temperaturkoeffizient Leistung: -0,43 %/°C
- Temperaturkoeffizient Spannung: -0,34 %/°C
- Temperaturkoeffizient Strom: -0,05 %/°C
- Gewicht: 6,09KG
- Abmessungen: 988mm x 560mm x 35mm
- Schutzklasse Anschlussdose: IP68 (wasserdicht)
- Länge der vormontierten Anschlusskabel: 55cm
- vormontierte Steckverbinder: MC4 kompatible Stecker
- Anzahl der Zellen: 108 (6x18)
Das professionelles Solar-Montage-System
Spoileprofile sind speziell bei Caravans und Reisemobilen die erste Wahl, wenn es um eine saubere Befestigung der Solarmodule geht. Wenn man die Module in Fahrtrichtung montiert, sind Windgeräusche kein Thema mehr (dies gilt auch für Alkovenfahrzeuge). Durch die geschlossene Bauweise der Spoiler können sich auch keine Äste oder ähnliches unter den Solarmodulen verfangen.
Abmessungen Spoiler: L x B x H: 55cm x 8,9cm (davon ca. 3cm Auflagefläche Modul pro Spoiler) x 6,5cm.

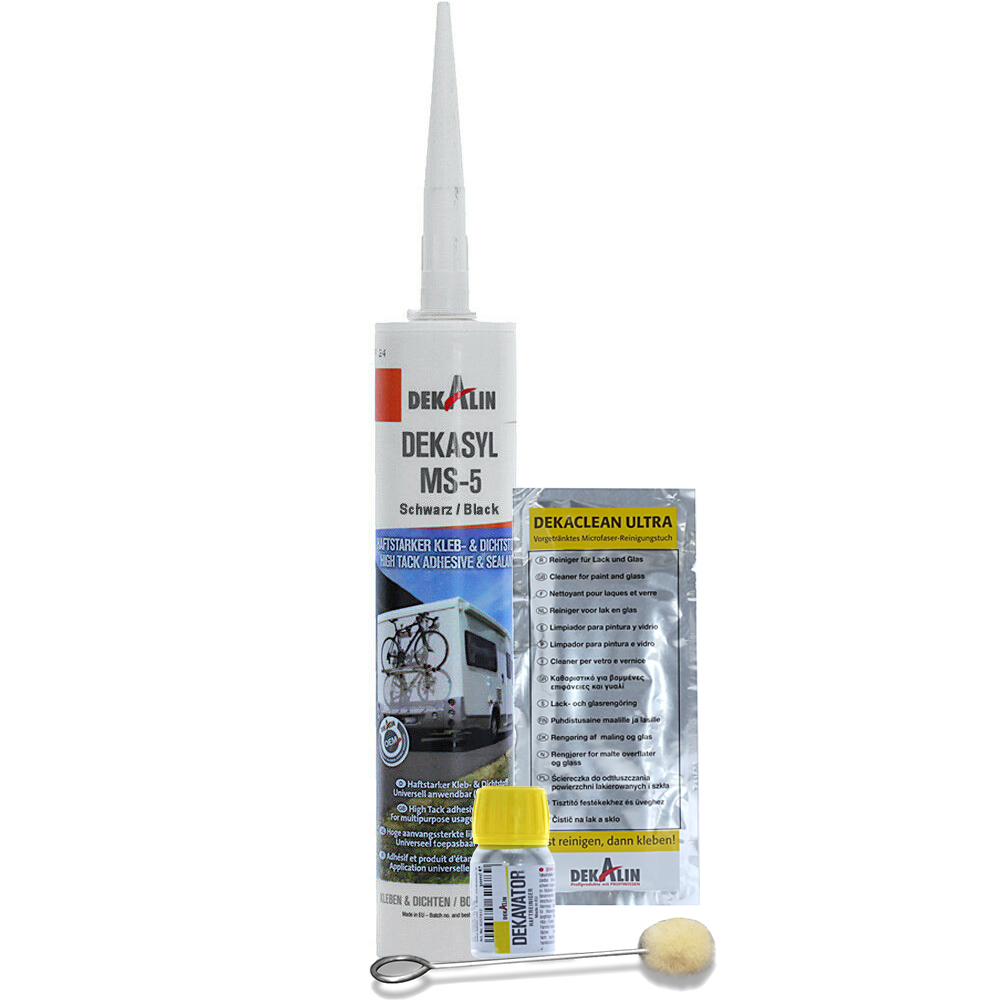

Die Verklebung
Eine richtig ausgeführte Verklebung ist im harten Reisemobil- oder Bootseinsatz jeder Schraubverbindung überlegen. Auf lackierten bzw. GFK-Flächen lässt sich eine Festigkeit von über 4 N/mm2 erreichen, dies wäre auf die Klebefläche gerechnet ein Wert, der bei einer Schraubverbindung in die dünne Alu- bzw. GFK-Trägerschicht nie erreichbar wäre. Dieses Klebeset ermöglicht selbst einen Laien, eine absolut feste Verbindung zwischen Spoilern und dem jeweiligen Untergrund zu schaffen.
Das Dekalin Klebe-Set enthält alle Komponenten, die nötig sind, damit sogar der Selbsteinbauer eine professionelle Verbindung herstellen kann. Edelstahlschrauben zum Befestigen der Solarmodule liegen ebenso bei wie eine ausführliche Klebeanleitung. Zusätzlich benötigen Sie lediglich eine handelsübliche Handhebelpresse für Kartuschen sowie ein fusselfreies Tuch.

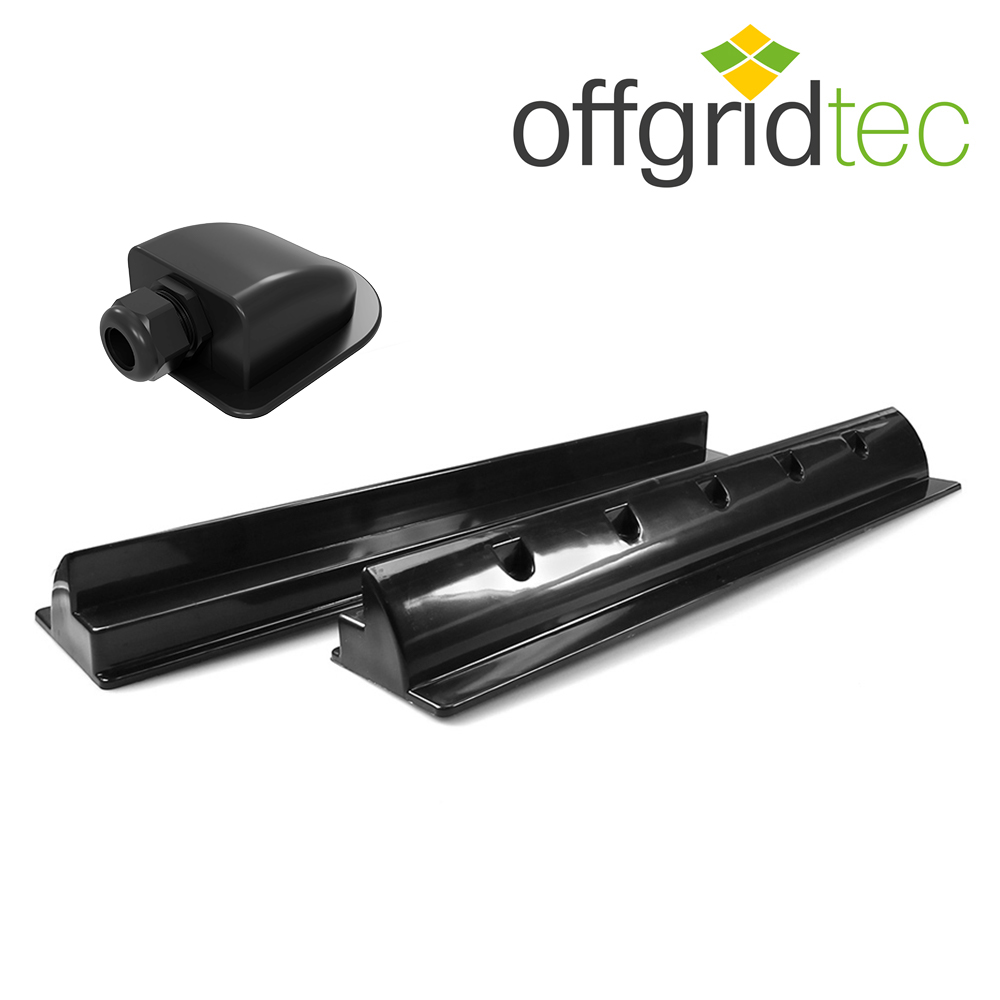

Die ABS-Montageprofile
Kabeldurchführungen vom Dach in den Innenraum sind immer recht heikel, da sichergestellt sein muss, dass selbst noch nach Jahren alles absolut dicht ist und auch dicht bleibt.
Denn schon der kleinste Wassereintritt kann zu oft irreparablen Schäden an der Innenisolierung und Einrichtung führen. Besonders, da die Feuchtigkeit häufig erst ziemlich spät bemerkt wird. Aus diesem Grund wurden die Dachdurchführungen entwickelt: Die Gehäuse bestehen aus dem gleichen UV- und witterungsbeständigen Material, wie die im Online-Shop angebotenen Montagehalterungen. Sie sind extrem stabil und absolut trittsicher. Der breite Kleberand gewährleistet eine optimale Abdichtung. Verklebt wird die Durchführungen mit dem Klebeset, dass Sie auch zum Aufkleben der Solar-Montagehalterungen verwenden. Die Gehäuse können außerdem beliebig lackiert und somit dem Untergrund, auf dem sie angebracht werden sollen, angepasst werden

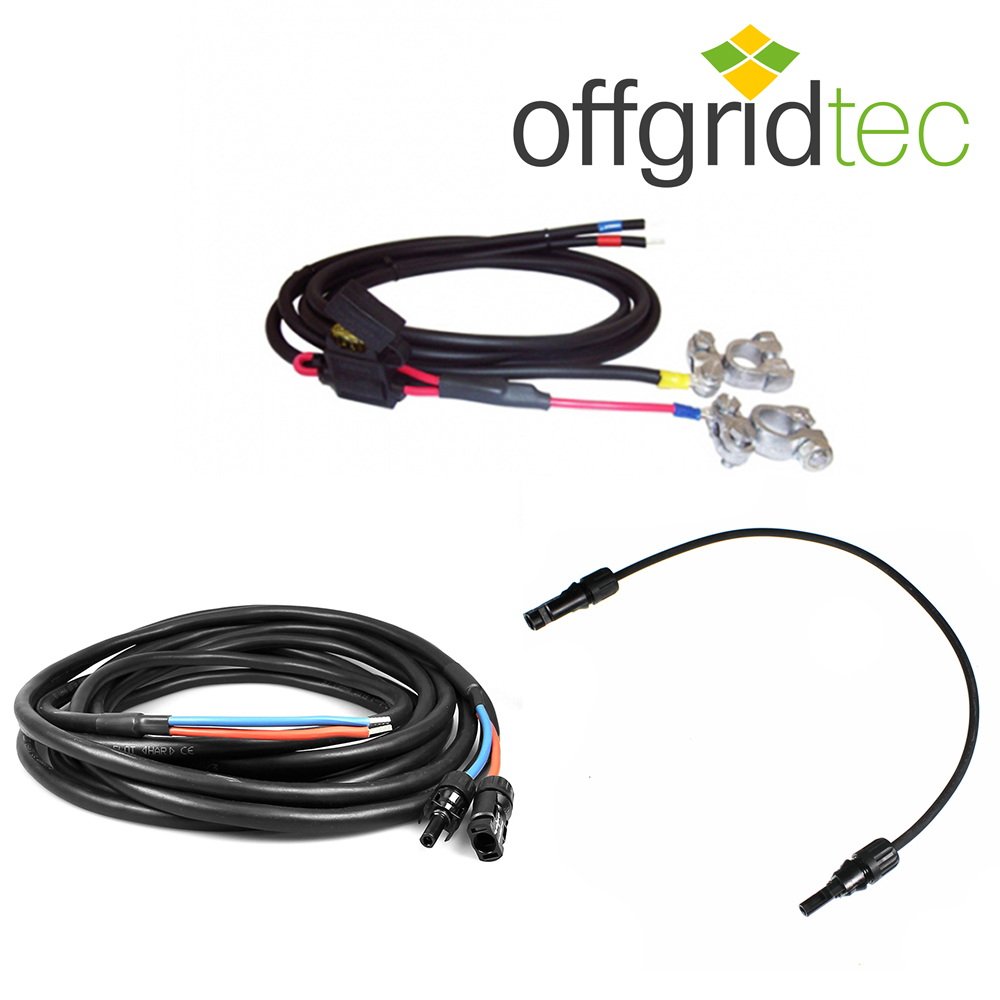

Das Profi-Verkabelungsset
Alle notwendigen Kabel werden Plug & Play ausgeliefert und sind bereits mit Fachwerkzeug vorgekrimpt. Sie brauchen sich also keine Spezialzangen für die MC-4 Stecker kaufen.
jedweden Wunsch unserer Kunden bestmöglich umzusetzen. Bei den individuellen Anforderungen an eine Solaranlage ist das selbstverständlich nicht immer zu 100% möglich. Sollten Sie daher Anpassungen an einem unserer Systeme wünschen senden Sie uns einfach eine Mail an
service@schnell-und-sicher-handelskontor.de - teilen Sie uns einfach kurz mit, auf welches System sich Ihre Anfrage bezieht, welche Änderung Sie gerne hätten (bspw. Zusatzmodul, Farbe Spoiler, Kleber oder Durchführung, anderer Laderegler usw.) und Sie erhalten alsbald möglich ein entsprechendes Angebot von unserem Vertriebsteam.
Lieferumfang:
1x Offgridtec 4-01-012875 Offgridtec® MobileBlack 100W 12V MPPT Caravan Solaranlage
Genießen Sie Ihre Freiheit mit den Qualitäts - Wohnmobil Solaranlagen auf Schnell-Und-Sicher-Handelskontor.de
Datenblatt MobileBlack 100W Wohnmobil OLP PERC Solarmodul (PDF) ABS + Aluminium Spoiler Montageanleitung (PDF)
